03

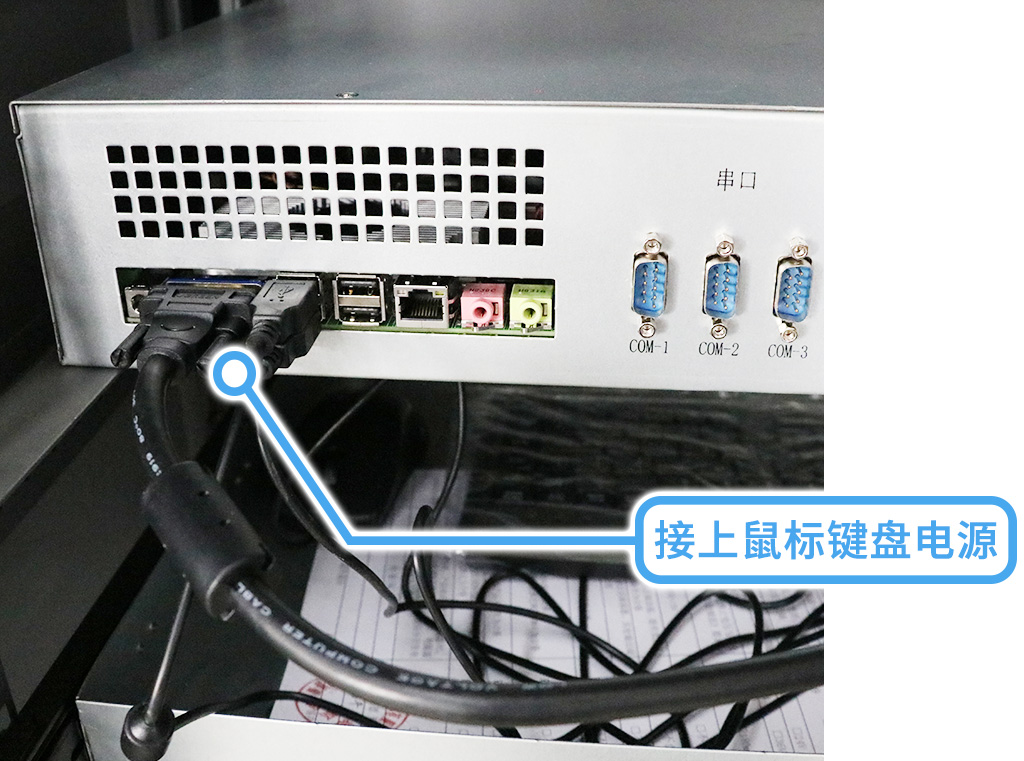

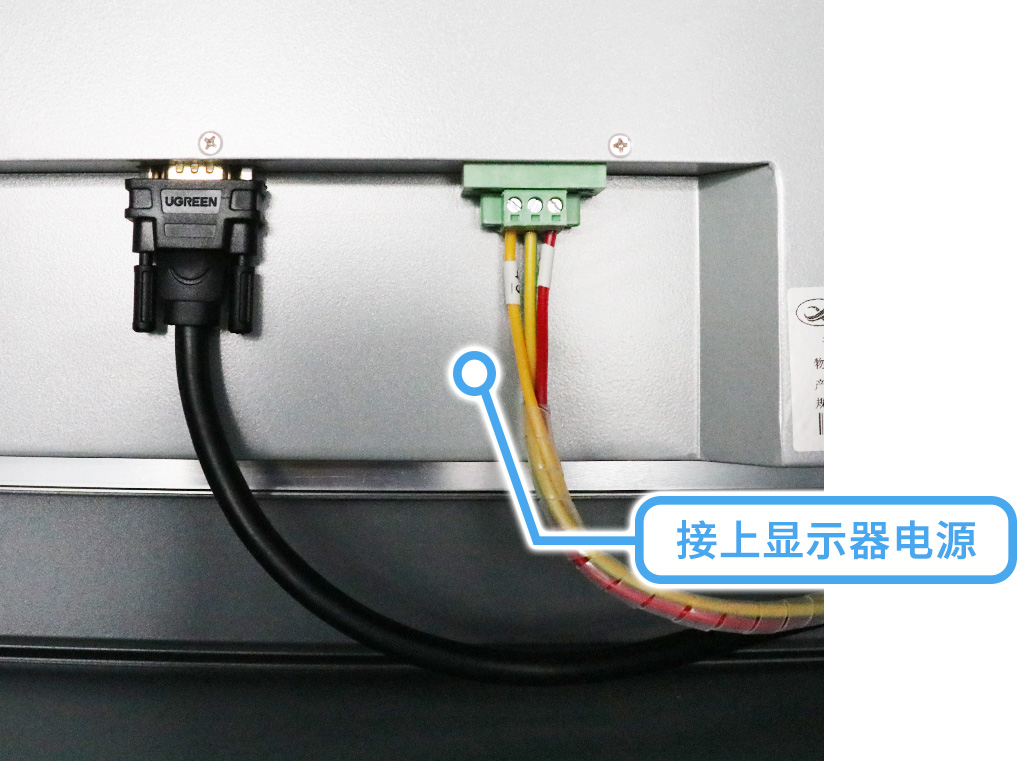

翻轉到主機背面，打開后接上顯示器電源，鼠標鍵盤電源；

04

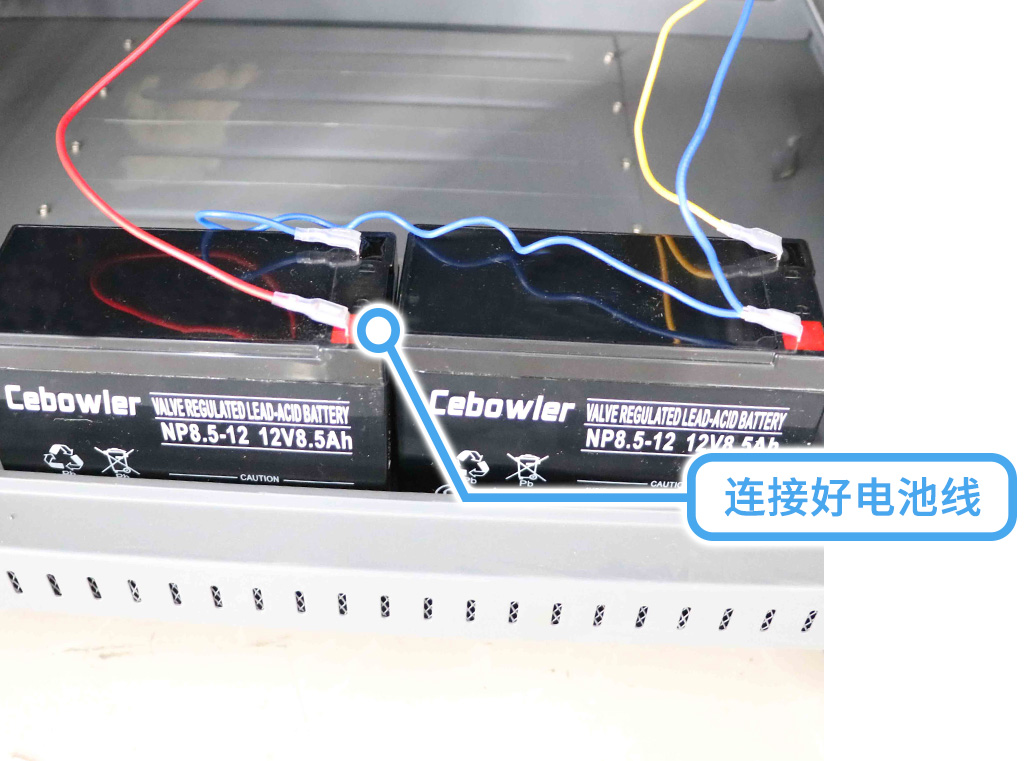

連接好電池線，兩節電池是串聯的，紅線接正，黃線接負，藍線接兩頭中間；

05

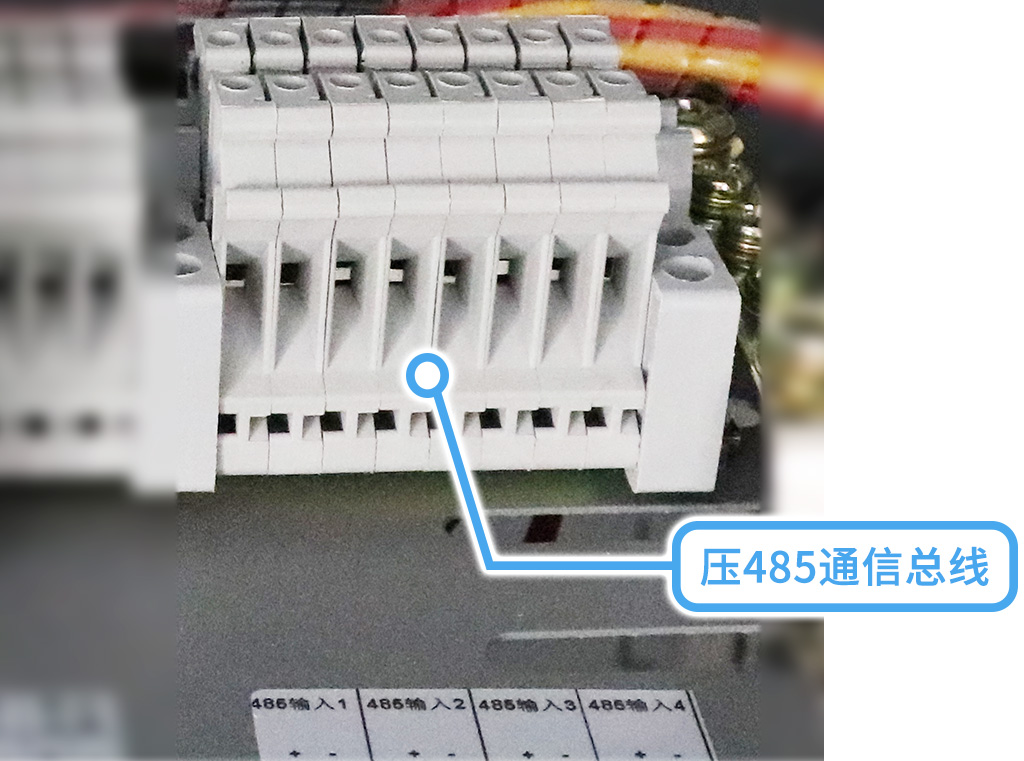

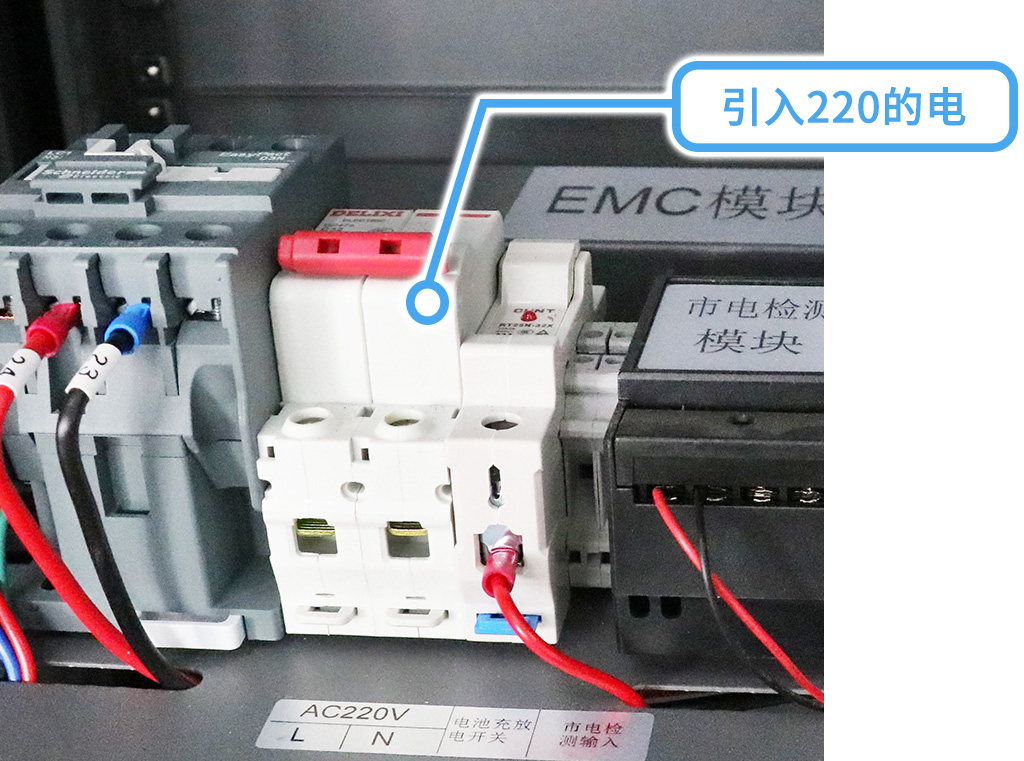

接好電池線后在消防電源引入220的電，然后壓485通信總線到應急電源箱的485總線（注意正負極不要接反）；

06

聯動：通過串口聯動和24V聯動，在下圖位置中接上24V聯動；

07

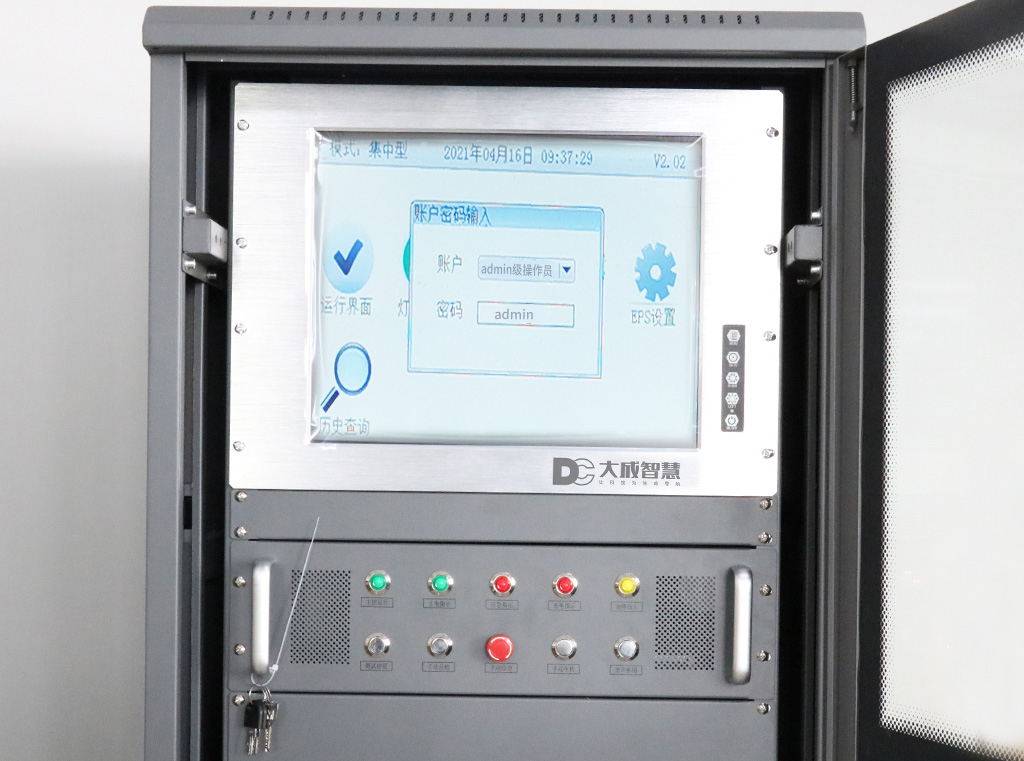

接好后可上電測試，使用按鍵輸入賬號密碼進入系統，賬號和密碼是“admin”，登錄后可查看相應參數。
